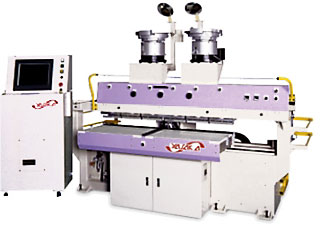

ワイズ株式会社/ヤサカの製品/ダボ打ち名人NCBD-5 PNC片面ボーリング・ダボ打ち機

ホーム＞ヤサカの製品＞ダボ打ち名人・NCBD-5(PNC片面ボーリング・ダボ打ち機）

製品ムービー(wmv形式/2298kb)
※ムービーを見るためには最新のメディアプレイヤーをインストールして下さい。

2種類の錐（ボーリング2軸）と2種類のダボ打込ユニット・パーツフィーダーを装備。例えば

6より

8への切替は
プログラムで自動的に変更できます。
面倒な錐の交換やダボの交換は全く不要です。

▲ボール型パーツフィーダー2台標準装備

ダボ5本で8.5秒。驚異の速さ。
ダボ5本・加工ピッチ90mm・錐

8使用時のサイクルタイム。位置決め速度70m/min！しかも糊は
穴注入式（ノズル先端クリーニング付）で、樹脂40%以上の中粘度！

見やすいカラー画面・使い勝手抜群！
CRTはカラー15インチでタッチパネル入力式。ご好評
いただいております加工寸法図にピッチを入力するだけ。
すっきり画面にどなたでもすばやく入力できます。

▲すっきりした入力画面

長年の経験で培われた使い勝手のよさと品質の高さ。
あらゆる大きさの材料を加工できます。
糊の量は微調節可。糊注入時間の0.01秒単位の微調節が
できます。
ダボ側面に糊がつくから十分な強度が得られます。
安定した糊の品質。

型式	NCBD-5-15	NCBD-5-26
加工幅（X軸）	1500mm （左右定盤各730mm）	2600mm （左右定盤 1280mm）
加工厚さ（Y軸）	70mm（ストロークは40mm）
加工運転	左右同時連続交互運転できます。
主軸	ボーリング軸：2軸　5000rpm（6・8はプログラムで自動）糊注入軸：1軸（ノズル先端クリーニング付）ダボ打ち軸：2軸（6・8はプログラムで自動/ダボ残量確認鏡付）
材料クランプ	6本	8本
材料補助クランプ	4本
定盤	鉄定盤
中間定規	3段・ワンタッチ切替式
走行部給油	自動給油方式
NC装置	ヤサカパソコンNC 制御軸数：2軸制御位置決め速度：70m/min CRT：カラー15インチ（タッチパネル式）記憶容量：20000ポイント最適化：最短自動ナビシステム
機械寸法	（L）2850mm （W）1470mm （H）2100mm	（L）3960mm （W）1470mm （H）2300mm
機械重量	1600kg	2000kg
